不同旋进旋涡流量计接线方法介绍


一、旋进旋涡流量计接线端子说明:




电    源:+24V:电源正极,0V:电源负极;
电流输出:4~20毫安电流输出端子;
RS-485通讯:A和B;
脉冲输出:与工况体积流量对应的脉冲输出端子,输出频率与流速成正比;
当量输出:与标况体积流量对应的脉冲输出端子,输出频率由脉冲当量系数决定;
上限报警:输出上限报警电平;
下限报警:输出下限报警电平。


二、接线方法


a. 两线制电流接线方法



b. 三线制电流输出接线方法


c、脉冲输出接线方法

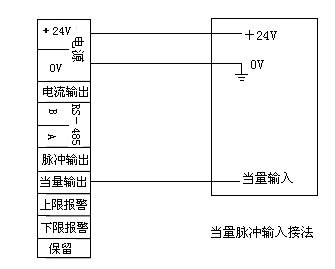

d、当量输出接线方法


e、报警输出接线方法


f、通信输出接线方法
